螺钉紧固的密封性和技术清洁度

2024-04-10 16:42
15

技术清洁度是紧固件领域一个越来越重要的质量特性。在电动汽车方面,技术清洁度和密封性之间的关系对紧固件的可靠性至关重要。

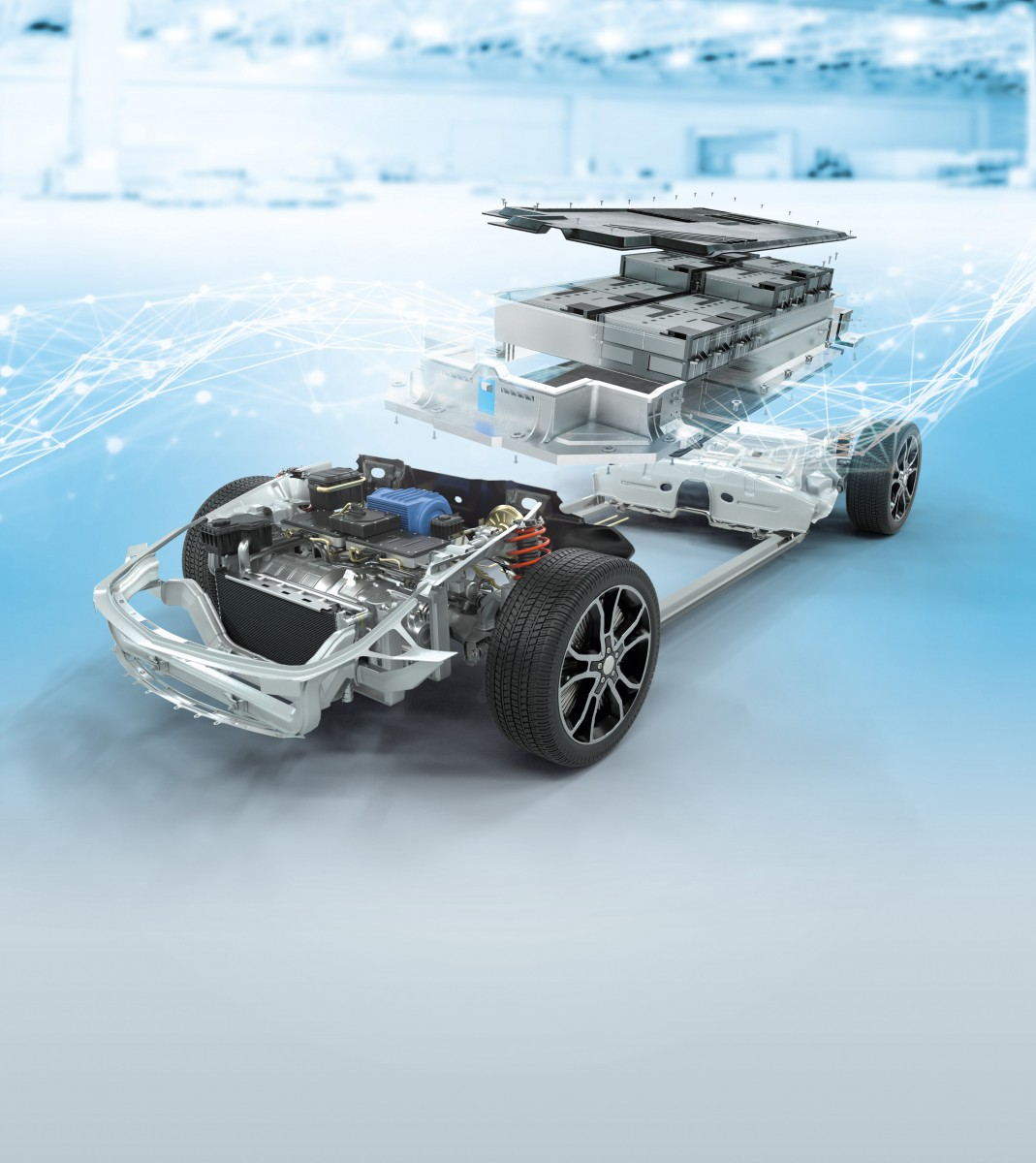

密闭性和清洁度分析通常侧重于防漏方面的应用,

如电池壳体,总装和零部件组装等。(图片:阿诺德成型技术有限公司)


清洁度和气密性,这二者之间的技术关系是电动汽车行业所需的密封性紧固方案的基础。阿诺德研究保证密封性和清洁度的基础知识,指定应用程序并系统分析影响因素。多年来阿诺德一直深耕于技术清洁领域,是该领域的先驱之一。对于我们,作为紧固件的制造商而言,重要的是要让人们意识到特定的密封性要求也需要一定程度的清洁度。

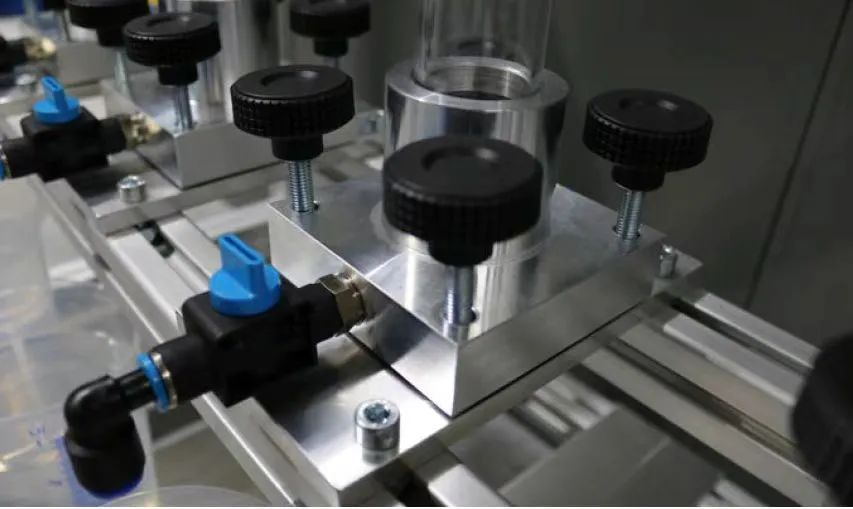

阿诺德拥有两个密封性测试台,其中一个使用测试气体进行测量,

另一个使用水作为介质进行测试并可出具 IPX7 证书。(图片:阿诺德成型技术有限公司)


1、技术清洁度的要求

技术清洁度的要求诞生于汽车行业。今天,普遍适用的法规定义了实现技术清洁度的标准化框架,其中包括用于测试技术清洁度的 VDA19.1、用于装配技术清洁度的 VDA19.2、ISO 16.2.3.2,以及由 ZVEI (德国电气和数字工业协会)发布的电子行业技术清洁度指南。

阿诺德拥有全面的仪器来分析测试密封性和技术清洁度。对于密封性方面,有两种用气体测量的测试方法:以氦气为测试介质的质谱法和以空气为测试介质的压差法。另配以水为测试介质的泄漏测试台,并且可以出具 IPX7 证书。

对于清洁度分析,重要的是确定零件上的实际颗粒负载。在阿诺德,灰尘颗粒被从零件上分离并收集在提取柜内,随后有几种不同的方法进行分析。例如,可以用光学显微镜进行分析,以确定污染颗粒的长度和宽度,并且可以根据它们是否具有金属光泽对其进行分类。可以使用实验室的天平对颗粒的质量进行称重。电子扫描显微镜还可以确定构成污染颗粒的化学元素,并且追溯到错误来源。除此之外,还可以进行剩磁测试。


640 (1)_看图王.jpg

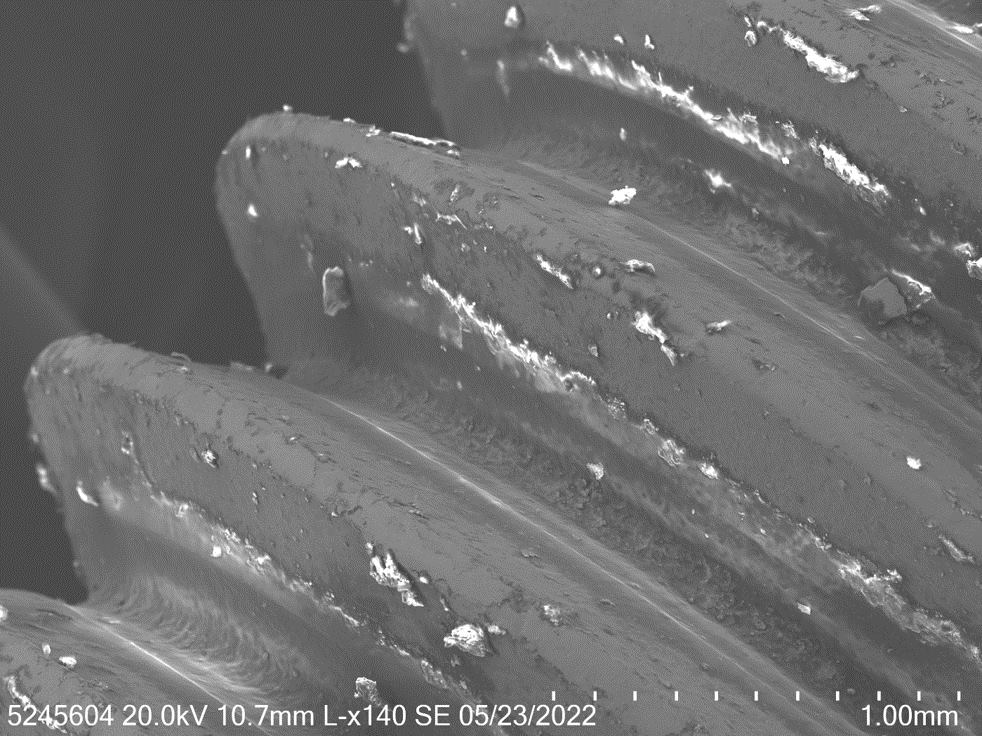

阿诺德的电子扫描显微镜可以确定

构成污染颗粒的化学元素并且追溯到错误来源。 (图片:阿诺德成型技术有限公司)


2、针对个别客户应用的解决方案

“清洁和密封”问题对紧固件至关重要,特别是密封应用。例如电池壳、总装或连接组件。它在电子工业中也非常重要,例如当导体轨道靠得很近时。清洁的连接元件对于自动驾驶的载油系统和传感器技术也是必不可少的。复杂的多功能冷镦部件 – 阿诺德制造的 Conform Next 零件 - 也可以满足这些清洁度要求。


阿诺德的清洁和密封测试的目的是确保对与客户应用相关的连接元件的密封性进行可靠评估。除了确定部件的紧密性,还应评估腐蚀或环境影响等长期影响。从所有这些分析评估中可以推断出哪种连接解决方案可以满足哪种密封性要求。由阿诺德开发并获得专利的Cleancon®概念可确保所有工艺步骤的技术清洁度。
